一、系统简介：

• TI DSP C6000系列TMS320C6748，主频456MHz定点/浮点DSP C674x核；

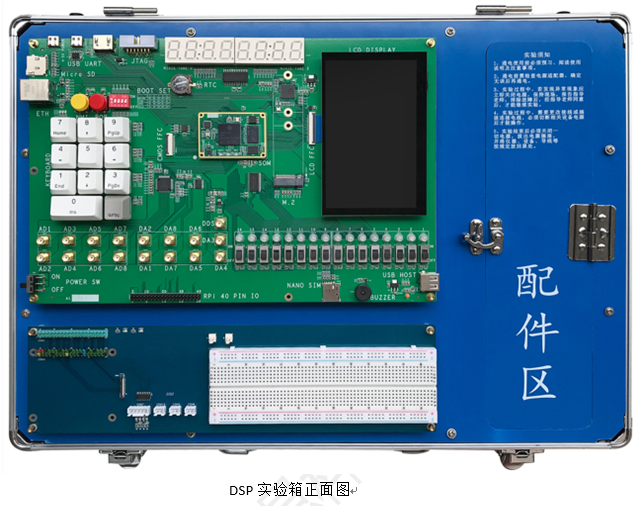

• 可拆式实验箱，由DSP核心板、DSP底板、拓展板、触摸屏、DSP仿真器及相关实验配件组成；

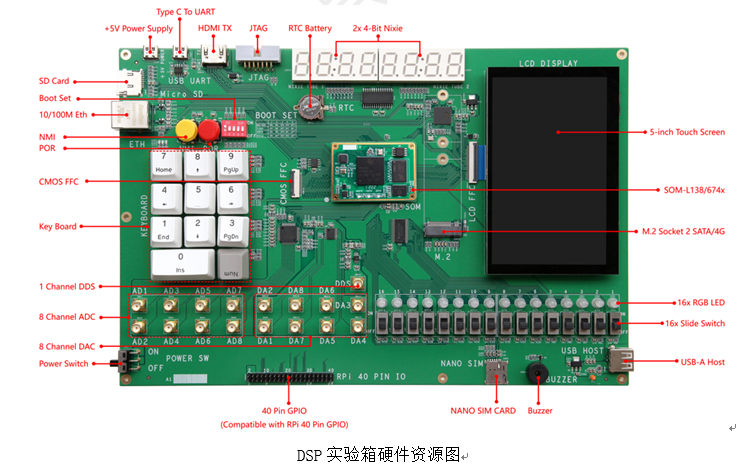

• 实验箱标配5寸LCD电容触摸屏、BOOTSET、KEYBOARD、Micro SD、NANO/SIM、2、百兆以太网、UART（USB Type-C转串口）、USB OTG、JTAG、8位LED数码管、蜂鸣器、RTC座、温湿度传感器、CMOS FFC、LCD FFC、HDMI视频输出、16位拨动开关、16位RGB LED、16位ADC、16位DAC、板载AD9833 DDS波形发生器（支持正弦波，三角波和方波输出）、树莓派RPI 40PIN IO。
• 实验拓展板：步进电机、直流电机、音频输入输出模块。
• 实验指导手册包括实验目的、原理、步骤及源码解析等；适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。
• 核心板采用精密工业级B2B连接器，可用于科学研究、毕业设计、电子竞赛、产品开发使用；
•

二、系统功能：

• DSP C6000实验箱是一款基于TI TMS320C674x的定点/浮点DSP C674x新型教学实验箱，提供了丰富的教学实验，适合高校以及研究所等实验机构。

•

  提供的实验指导手册包括实验目的、原理、步骤及源码解析等，注重实验的过程，内容详实且丰富，可以帮助学生打好专业基础，也有利于教师教学计划的开展；

三、实验案例：

（1）CCS安装及开发入门

（2）基于CCS仿真调试、程序加载与烧写

（3）CCS工程新建、编译和导入

（4）编写基于C语言的DSP程序

（5）编写基于汇编语言的DSP程序

（6）基于C和汇编语言的混合编程

（7）CCS安装及CCS开发入门

（8） LED灯控制

（9） 按键与矩阵键盘控制

（10）LCD显示

（11）串口通讯（查询与中断方式）

（12）GPIO模拟PWM实验

（13）RPI GPIO实验

（14）看门狗功能测试

（15）FLASH实验

（16）SD卡读写

（17）RTC实验

（18）蜂鸣器实验

（19）USB功能测试实验

（20）网络通讯实验

（21）定时器控制实验

（22）D/A转换实验

（23）A/D转换实验

（24）直流电机控制实验

（25）步进电机控制实验

（26）音频解码（音频模块）

（27）音频采集与播放（音频模块）

（28）有限冲激响应滤波器（FIR）算法

（29）无限冲激响应滤波器（IIR）算法

（30）快速傅立叶变换(FFT)算法实验

（31）信号卷积算法

（33）图像离散余弦变换

（34）信号的抽样定理实验

（35）灰度图像直方图

（36）图像反色

（37）灰度图像二值化

（38）灰度图像线性变换

（39）RGB24图像灰度转换

（40）图像离散余弦变换

（41）图像垂直镜像变换

（42）图像水平镜像变换

（43）图像旋转

（44）图像缩放

（45）图像边缘检测

（实验项目可根据相应教材定制）
