一、系统简介：

     单片机综合创新实验系统是帆越科技为工科院校师生打造的适用于单片机、传感器等专业教学的实验平台。该平台采用虚实结合、软硬联调、模块化设计理念，结合配套的仿真工具（嘉立创EDA）和自主开发的各种实验模块，可以完成51单片机、STM32、树莓派、Arduino等实验。能让学生自己动手手在平台上搭建电路自行设计实验及模块，在教学之外，也可培养学生的动手和创新能力。

二、系统功能：

     该系统主要由单片机综合创新实验箱、嘉立创EDA、单片机仿真与课程资源平台三部分组成。配套各类微控制器教学实训和可选配的创新实训系统模块、实现学员采取搭积木的方式，组合出各类综合硬件电路，省去不必要的重复设计工作，满足日常的实训教学外，还为学员发挥自主设计思想提供进行创新扩展的空间。

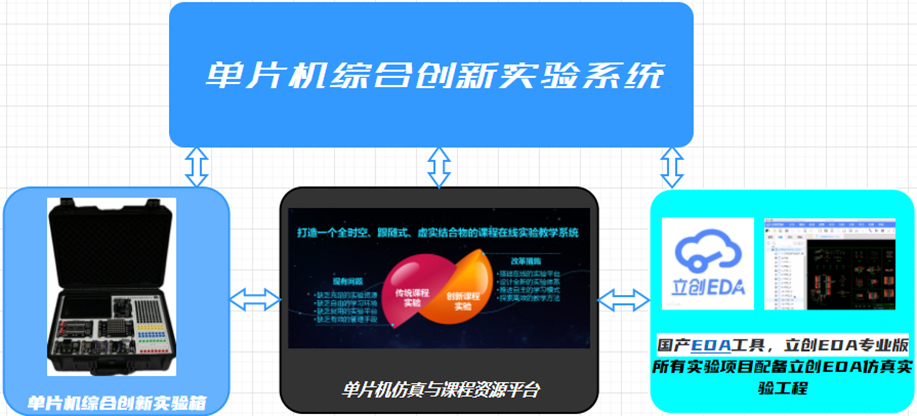

单片机综合创新实验系统结构示意图

三、系统特点：

• 所有实验核心板及子板默认采用国产芯片，支持各类单片机的国产替代,并基于嘉立创EDA开源所有实验子板的原理图、PCB和仿真工程，支持学生自主设计和制作实验子版PCB;

• 配套开源仿真工具北极星EDA、嘉立创EDA和课程资源平台, 可以仿真各种电路，8051、AVR、PIC、Arduino等单片机。

• 配套的课程资源管理平台支持分类管理所有课程资源，方便课程资源、实验资源的更新和积累，促进学生的自主创新学习;

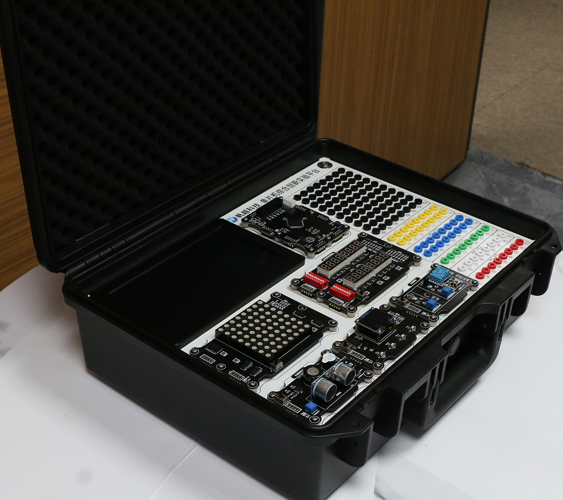

• 便携式防护外箱采用PP材质坚韧抗冲击、摁压式卡扣设计，IP67级别防水防尘，有效减少外部环境对内部仪器及元器件的冲击和影响；
• 硬件主体面板采用1.5MM铝板，搭配彩色丝印标识；面板自带一组核心板和五组实验子块的固定装置；

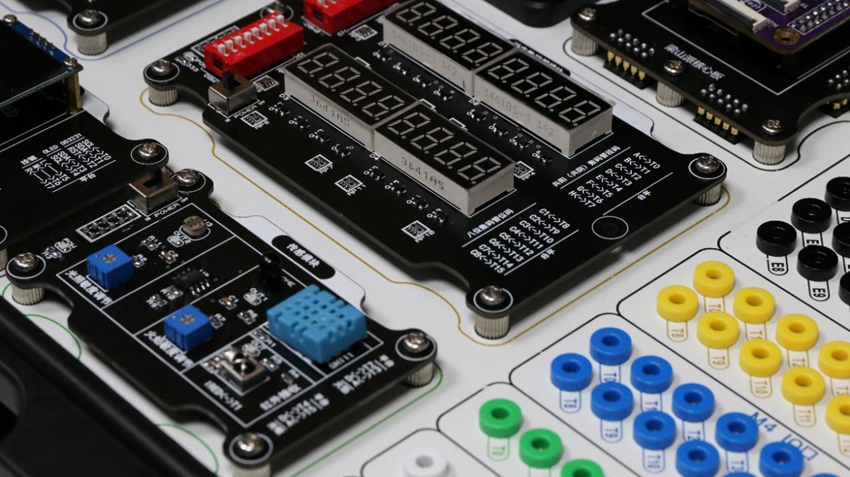

• 全部采用分布式磁吸方式，全部带供电功能，防反插设计；
•
•

四、系统实验案例：

(1)入门实验列表：

1)IO口输出（八LED流水灯)实验；

2)IO口输入（八独立按键）实验；

3)蜂鸣器实验；

4)外部中断实验；

5)SysTick定时器和系统时钟实验；

6)定时器定时实验；

7)定时器中断实验；

8)定时器PWM输出实验（呼吸灯实验）；

9)串口通信实验；

10)Printf重定向实验；

11)ADC（电位器）检测实验；

12)DAC转换实验；

13)I2C接口（24C02）实验；

15)独立看门狗实验；

16)窗口看门狗实验。

(2)基础实验：

1)矩阵接键实验；

2)旋转编码器实验；

3)TLV5618控制实验；

4)LCD12864屏显实验：显示数字、英文字符、汉字符或图片；

5)LCD1602屏显实验：显示数字、英文字符和汉字；

6)OLED屏显示：显示数字或图片；

7)7英寸组态屏LCD；

8)数码管显示实验；

9)SD卡读写实验：对SD卡进行读写操作；

10)步进电机控制实验：步进电机转动圈数与角度控制，正反转控制；

11)直流电机控制与测速实验：直流电机正反转控制，转速测量；

12)WIFI通信实验实验：局域网通信、广域网通信；

13)ZIGBEE实验：自组网实验；

14)红外遥控实验：接收红外信号并传进行解码；

15)火焰传感器实验：检测火焰信号并发出报警信号；

16)MPU6050加速度传感器实验；

17)光照强度传感器实验；

18)颜色识别传感器模块实验；

19)超声波测距模块实验；

20)电子时钟实验。

(3)综合创新实践实验：

1)智能家居实验；

2)电动车倒车雷达控制实验；

3)交通灯实验：模拟十字路口的交通灯，带数码管倒计时显示；通行灯，停止灯；

4)广告牌（双色点阵屏移动屏显）实验：移动或静止显示英文字符、数字或汉字、图片等等；

5)游戏机实验：推箱子游戏，俄罗斯方块游戏，坦克大战游戏，贪吃蛇游戏等；

6）智能农业大棚控制系统实验。

（实验项目可根据相应教材定制）
