数模电综合一体化实验平台 FY-DIGIANAL-PRO
■ 联合国产嘉立创EDA工具和课程实验教学与资源平台相结合
■ 围绕"开源、国产、够用、实用"设计宗旨
■ 硬件开源+软件免费+国产芯片
■ 在线仿真+软硬联调+模块化磁吸设计
■ 自动短路保护及恢复功能
■ IP67级别的防尘防水，可靠耐用
一、系统简介：
数模电综合创新实验系统是帆越科技为工科院校师生打造的适用于数字电路技术、模拟电子技术、电路原理分析三合一等专业教学的实验平台。该平台采用虚实结合、软硬联调、模块化设计理念，结合配套的仿真工具（嘉立创EDA）和自主开发的各种实验模块，可以完成电路、模电、数电等实验。能让学生自己动手手在平台上搭建电路自行设计实验及模块，在教学之外，也可培养学生的动手和创新能力。
二、系统功能：
该系统主要由数模电综合创新实验系统、嘉立创EDA、电子技术仿真与课程资源平台三部分组成。配套各类微控制器教学实训和可选配的创新实训系统模块、实现学员采取搭积木的方式，组合出各类综合硬件电路，省去不必要的重复设计工作，满足日常的实训教学外，还为学员发挥自主设计思想提供进行创新扩展的空间。
数模电综合创新实验系统结构示意图
三、系统特点：
-
开源•国产芯片：所有实验核心板及子板默认采用国产芯片，支持各类芯片及元器件的国产替代,并基于嘉立创EDA开源所有实验子板的原理图、PCB和仿真工程，支持学生自主设计和制作实验子版PCB;

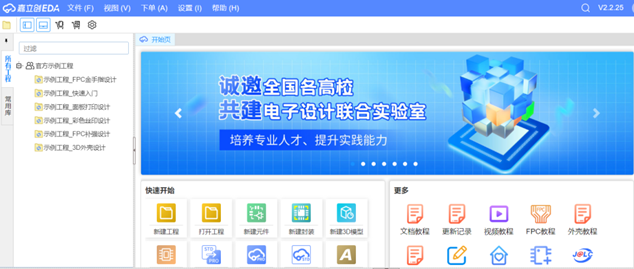

- 仿真•软硬联调：配套开源仿真工具北极星EDA、嘉立创EDA和课程资源平台, 可以仿真各种电路且能实现软硬联调。
-
课程资源管理平台：平台支持管理各类型课程资源（视频、PPT、实验指导书、动画、课件等），方便课程资源的更新、积累和使用;
-
以人为本的设计理念：产品外箱采用PP材质坚韧抗冲击、IP67级别防水防尘，有效保护内部仪器及元器件；实验箱面板采用1.5MM铝板，搭配彩色丝印标识；实验子板可灵活搭配完成各种实验，子板固定装置全部采用分布式磁吸方式，两组带供电功能，防反插设计，有效防止误操作，降低损坏率；
-
配套电路原理、模拟电路、数字电路三类实验子板，充分满足课程教学计划，配套详细丰富实验指导书、教材、实验原理图、参考代码、各类模块使用手册等。
四、系统实验案例：
4.1模拟电路实验
|
（1） 晶体管共射极单管放大器 （2） 晶体管两级放大器 （3） 场效应管放大器 （4） 负反馈放大器 （5） 射极跟随器 （6） 差动放大器 （7） RC正弦波振荡器 （8） LC正弦波振荡器 （9） 集成运算放大器指标测试 （10）集成运算放大器基本应用——模拟运算电路 （11）集成运算放大器的基本应用——波形发生器 |
（12）集成运算放大器的基本应用——有源滤波器 （13）集成运算放大器的基本应用——电压比较器 （14）电压—频率转换电路 （15）低频功率放大器——OTL功率放大器 （16）低频功率放大器——集成功率放大器 （17）直流稳压电源——晶体管稳压电源 （18）直流稳压电源——集成稳压器 （19）晶闸管可控整流电路 （20）综合应用——波形变换电路 |
4.2 数字电路实验
|
（1） TTL门电路参数测试 （2） CMOS门电路参数测试 （3） 基本门电路的逻辑功能测试 （4） TTL集电极开路与三态输出门的应用 （5） 集成逻辑电路的连接和驱动 （6） 编码器及其应用 （7） 译码器及其应用 （8） 数码管显示 （9） 数据选择器及其应用 （10） 加法器与数据比较器 （11） 组合逻辑电路的设计与测试 |
（12） 竞争冒险 （13） 触发器及其应用 （14） 移位寄存器及其应用 （15） 计数器及其应用 （16） 脉冲分配器及其应用 （17） 单稳态触发器与施密特触发器 （18） 多谐振荡器 （19） 555及其应用 （20） D/A转换实验 （21） A/D转换实验 （22） 存储器实验 |
4.3 电路基础实验
|
(1) 常用电工仪表使用及减小仪表测量的方法 (2) 常用电路元件的简易测试 (3) 电路元件伏安特性 (4) 电路基本测量 (5) 基尔霍夫定律 (6) 叠加定理 (7) 互易定理 (8) 戴维南定理 (9) 诺顿定理 (10) 电压源与电流源的等效变换 (11) 电压源与电流源的最大功率传输 |
(12) 受控源特性研究 (13) RC一阶电路的响应及应用 (14) 典型信号的观察与测量 (15) RC电路的频率响应及选频网络特性测试 (16) RLC串联谐振电路 (17) RLC元件阻抗特性测定 (18) 双口网络 (19) 有源滤波器 (20) 二阶动态电路的响应及其测试 (21) 负阻抗变换器 (22) 回转器 |
（实验项目可根据相应教材定制）
