FPGA/SOC教学实验箱 FY-ZYNQ7015
支撑课程：
■ EDA技术 ■ EDA技术与FPGA应用设计 ■ 数字电路与FPGA设计 ■ Verilog HDL与FPGA数字系统设计
■ FPGA技术及应用 ■ FPGA原理及应用 ■ FPGA设计基础 ■ FPGA设计与验证 ■ FPGA系统与验证
■ 基于FPGA集成电路设计
■ SoC FPGA 嵌入式设计和开发
■ CPLD/FPGA设计与应用
■ CPLD/FPGA与ASIC设计
■ 硬件描述语言与FPGA设计技术
分享
描述
一、系统简介：
FPGA/SOC教学实验箱是一款高性能数据预处理和接口控制板，该板卡采用 Xilinx公司的Virtex系列FPGA XC7VX-690TFFG1927芯片作为主预处理器、XILINX ZYNQ UltraScale+ MPSoC ZU7EV系列的XCZU7EVFFVC1156作为协处理和控制单元。
该板卡可搭载一个NVMe高速大容量数字硬盘，具备8路光纤通道，配备HDMI图像视频收发接口以及一路FMC（HPC）扩展接口。ZU7EV系列MPSoC内部集成了硬件视频编解码IP VCU，可进行H.264/H.265视频编解码。板卡设计满足工业级要求。
二、系统功能：

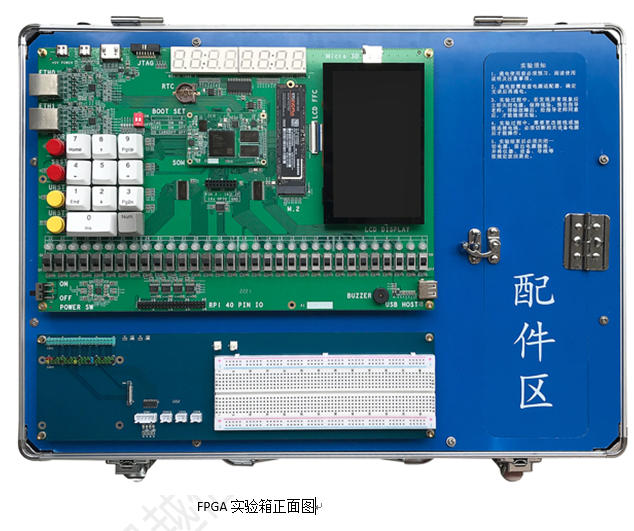

- FPGA/SoC教学实验箱，由箱体、FPGA底板、FPGA核心板、实验拓展板、LCD触摸屏、FPGA下载器及相关实验配件组成；
- 基于Xilinx Zynq-7000 SoC高性能低功耗处理器，集成PL端Artix-7架构可编程逻辑单元数量为74K及PS端双核ARM Cortex-A9，主频766MHz；

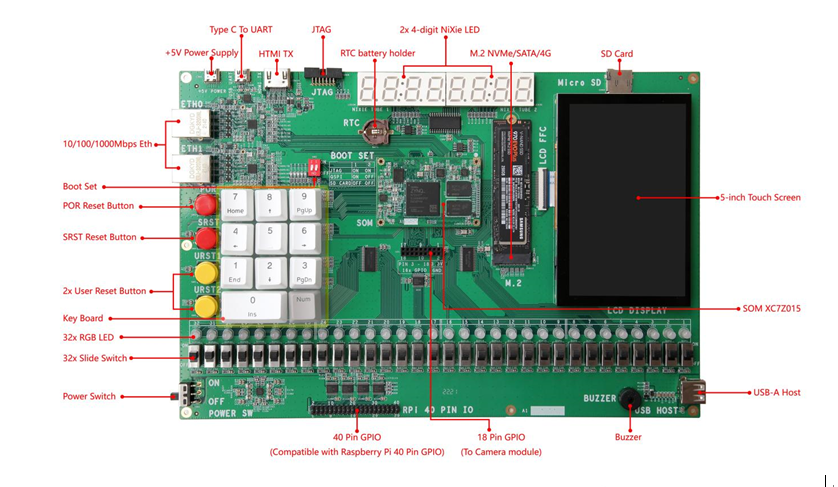

- FPGA底板资源有：2位BOOTSET、POR（PS POR复位）、SRST（PS软复位）、URST1（用户复位2）、URST2（用户复位2）、Key Board、Micro SD、2x千兆网络、HDMI OUT、RTC座、JTAG、8位LED数码管、2（SATA/4G）、USB UART、USB HOST、5寸LCD、蜂鸣器、32位拨动开关、32位RGB LED灯、16PIN GPIO、40PIN树莓派标准IO接口；
- 拓展板支持直流电机、步进电机、面包板、标准40PIN树莓派IO（兼容树莓派模块），实验平台丰富灵活。
- 根据实际课程教学要求提供Verilog、VHDL语言的实验例程。
- 实验指导手册包括实验目的、原理、步骤及源码解析等；适用于计信、通信、测控、电子等教学。
- 核心板采用精密工业级B2B连接器，可用于科学研究、毕业设计、电子竞赛、产品开发使用；

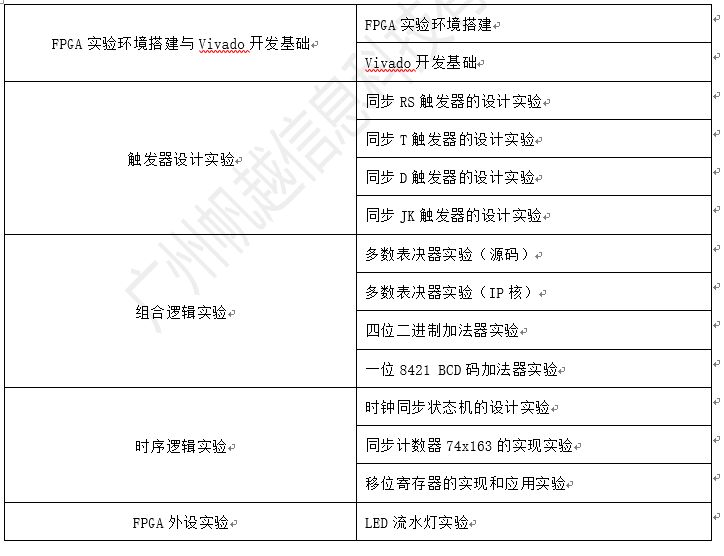

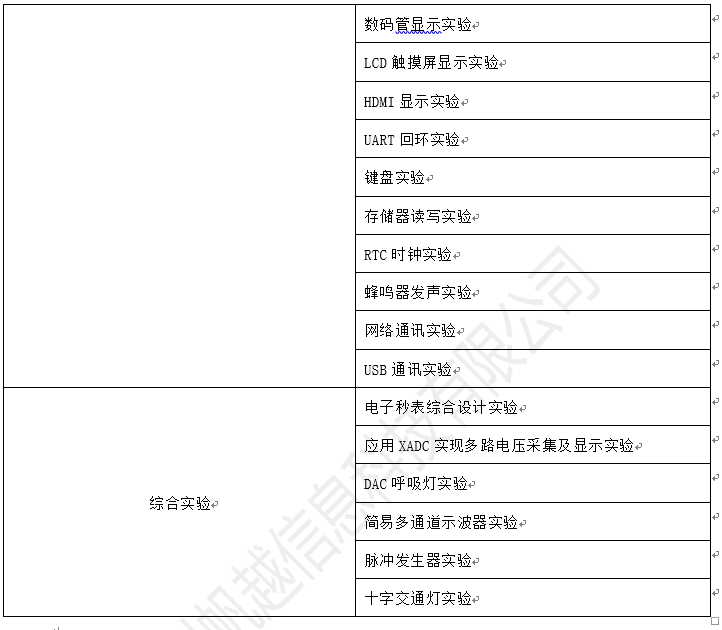

三、实验案例：
（实验项目可根据相应教材定制）
